Mit der NanoLubeControl gestalten Sie Ihre manuelle Metallbearbeitung flexibel und unterbrechungsfrei. Das heißt: Punktgenau. Modular. Nachhaltig.
Ein justierbares Laserzielkreuz sorgt für die millimetergenaue Positionierung des Schmiermittels am Werkzeug – für optimale Bearbeitungsergebnisse und minimalen Verschleiß.
Die NLC ist modular bis zwölf Arbeitsplätze erweiterbar, flexible Einstellmöglichkeiten ermöglichen eine schnelle Anpassung im laufenden Betrieb – intuitiv bedienbar für ein reibungsloses Arbeiten ohne Unterbrechungen.
Zeit, Geld und Ressourcen werden gespart – weniger Verbrauch, weniger Zeit zum Einrichten und Reinigen sowie geringere Umwelt- und Arbeitsbelastung. Sie optimieren dreifach.

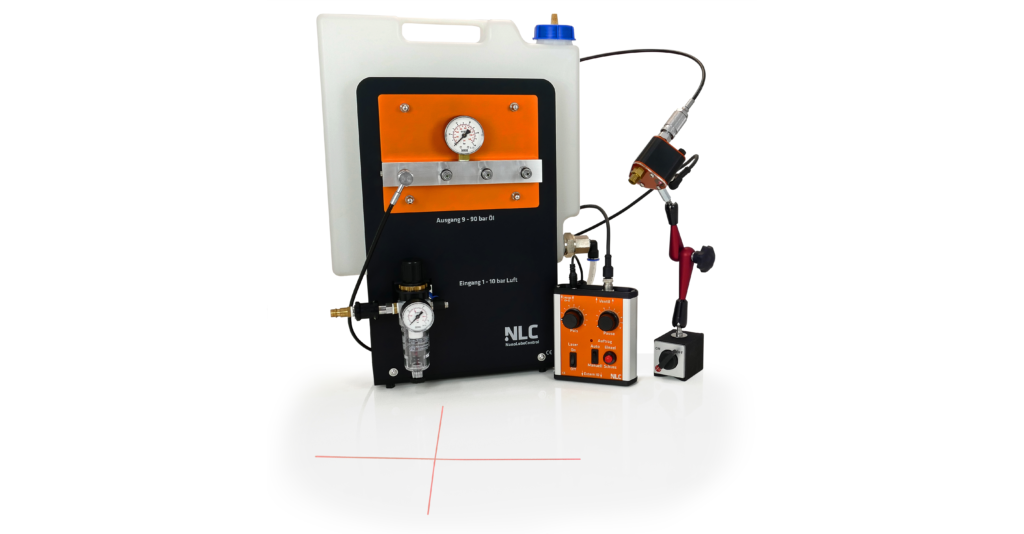

Die NLC zeichnet sich durch einen äußerst präzisen und sehr geringen Schmiermittelauftrag aus. Im Fokus stehen eine anwender- und prozessfreundliche Nutzung. Das Herz des Gesamtsystems ist die Laser-Ventilkombination sowie der modulare Aufbau, der ein einfaches und kontinuierliches Arbeiten ermöglicht.
Das justierbare Laserzielkreuz ermöglicht es, den aerosolfreien Ölbeschuss aus bis zu einem Meter Entfernung millimetergenau zu positionieren. Dadurch bleibt der Arbeitsbereich frei von störenden Komponenten. Das Laserkreuz unterstützt zusätzlich bei der exakten Ausrichtung des Werkstücks.
Dank des innovativen Impulsventils, der elektronischen Steuerung, den Präzisionsdüsen und dem konstant anliegenden Öldruck wird bei jedem Tastendruck genau die gleiche Menge Öl auf dieselbe Stelle aufgebracht.
Ideal für Feinbohrungen, Gewindeschneiden und kleine Dreh- und Fräsbearbeitungen
in Werkstätten und Laboren.
Das Öldruckmodul besitzt eine Wartungseinheit zur präzisen Einstellung des Öldrucks. Das smarte Kupplungssystem ermöglicht Umrüstungen im laufenden Betrieb. Eine leistungsstarke Ölpumpe mit bis zu 90 bar, ein 5-Liter-Vorratsbehälter und ein Öldruckmanometer sorgen für zuverlässige Kontrolle. Das Modul kann mit vier, acht oder zwölf Entnahmestellen ausgestattet werden. Das Gehäuse ist robust und mit rutschfesten Gummifüßen sowie einer Wandhalterung ausgestattet.
Zu häufige Maschinenstillstände durch umständliches Umrüsten und Einrichten kosten Zeit, Geld und auch Nerven.
Mit unserer Öl-Druckversorgung lassen sich beliebig viele Arbeitsplätze zuverlässig versorgen. Da reines Öl – ohne jeglichen Anteil von Luft – verteilt wird, kann eine hydraulische Druckleitung entlang der Arbeitsplätze gelegt werden. Die Entnahmestellen können unter Druck ge- und entkoppelt werden. So lässt sich wie bei einem klassischen Druckluftsystem überall im Unternehmen Öl entnehmen.
Der Versorgungstank kann während des laufenden Betriebs problemlos befüllt werden. Am Arbeitsplatz benötigen Sie dann lediglich ein Laser-Ventilmodul und ein elektronisches Steuermodul, um sofort einsatzbereit zu sein. Das leckagefreie Kupplungssystem ermöglicht es, an einem Arbeitsplatz zu arbeiten und parallel einen anderen Platz einzurichten. Der laufende Betrieb wird so nicht unterbrochen. Die magnetische Befestigung des Steuermoduls und des Gelenkarmstativs unterstützt zudem bei der Ein- oder Umrüstung.

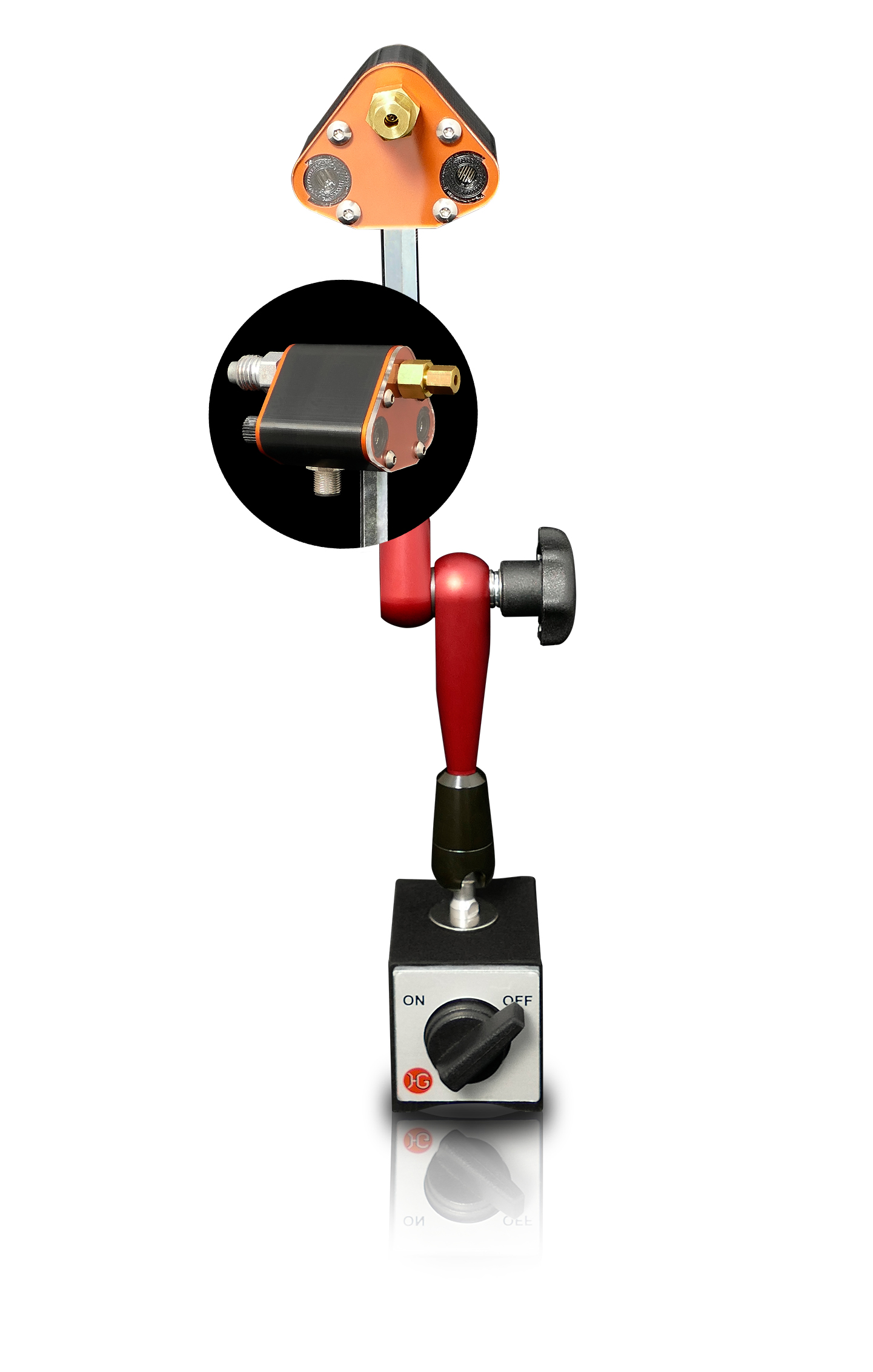

Das Laser-Ventilmodul ist eine kompakte Einheit mit Ventil, Ölkupplung, integriertem Filter und 0,1 mm-Düse (andere Größen auf Anfrage). Zwei justierbare Linienlaser ermöglichen die präzise Ausrichtung. Das robuste Gehäuse mit M6-Innengewinde besitzt einen elektrischen Anschluss. Im Lieferumfang ist eine vier Meter lange Öldruckleitung sowie ein Gelenkarmstativ enthalten.
Das Steuermodul dient zur Steuerung der Ventilzyklen. Es erlaubt die Einstellung der Ventilöffnungszeit (Puls) und Wartezeit (Pause) im Dauerbetrieb. Ein Taster ermöglicht Einzelschüsse, separate Schalter steuern Dauerbetrieb und Laser. Zum Lieferumfang gehören ein 24V-Netzteil, eine 1-Meter-M12-Leitung zum Laser-Ventilmodul sowie ein Fußschalter mit 3-Meter-Leitung und Bionet-Steckverbindung.
Mit der NanoLubeControl bieten wir Ihnen ein Minimalmengenschmiersystem an, das Ihnen gleich dreifachen Mehrwert bietet:
Umrüstzeiten werden durch das smarte Kupplungssystem minimiert: Anpassungen im laufenden Betrieb bedeuten keine Produktionspause mehr. Reinigungszeiten werden durch den präzisen und geringen Schmiermittelauftrag reduziert. Maschinenstillstände aufgrund einer Wartung der NanoLubeControl können bei Verwendung verharzungsfreier Öle vollständig entfallen.
Durch die modularen Erweiterungsoptionen des Systems (d.h. ein Öldruckmodul für bis zu zwölf Arbeitsplätze), kann die Minimalmengenschmierung parallel mehrere Plätzen versorgen. Der Investitionsaufwand für die Betriebsausstattung bleibt so überschaubar, da die NLC lediglich um einzelne Komponenten erweitert werden muss. Der geringere Schmiermittelverbrauch durch den Einsatz einer MMS wird schnell deutlich. Mithilfe des eingesetzten Ventils wird dieser nochmals reduziert.
Der reduzierte Schmiermitteleinsatz schont Umweltressourcen, während der aerosolfreie Auftrag die gesundheitliche Belastung im Betrieb verringert. Auch Personalressourcen werden entlastet – denn aufwendiges Umrüsten und Reinigen kostet Zeit und Nerven, die man besser für die Produktion nutzt.
Saubere Schmierung
Aerosolfrei, zielsicher
Effizient und sauber – ohne Nebel oder Verschwendung
Ideal für Kleinstbearbeitung
Genau dosiert für Bohrungen & Gewinde
Exakte Schmierung mit Düsen von 0,07–0,3 mm
Flexibler Betrieb
Einzelschuss, Dauer oder Puls
Individuell steuerbar – per Hand, Fuß oder CNC
Elektronisch gesteuert
Ventilöffnung ab 5 ms
Schnell, präzise und exakt einstellbar
Einfach wartbar
Nachfüllbar und Leitung austauschbar
Keine Unterbrechung – wartungsfreundlich im laufenden Betrieb
Leistungsstark
Bis 400 bar
Robust, druckstark und leicht integrierbar
Die Standardölpumpe erzielt ca. 3,5 l/min bei 50 bar und einem Druckluftverbrauch von 300 l/min. Die Länge der Ölleitung und Anzahl der Entnahmepunkte spielt keine Rolle. Die Auslegung mit einer größeren Ölpumpe ist als Sonderausstattung möglich.
Mit entsprechenden T-Stücken für die Versorgungsleitungen kann man auch zwei Spritzköpfe ansteuern.
Nein, solange nicht mehr als das maximale Fördervolumen von 3,5 Liter bei 50 bar entnommen wird bleibt der Druck stabil.
Es gibt ein Aerosolmodul, das anstelle der Steuereinheit und des Spritzkopfes eingesetzt werden kann. Dies wird mit der gleichen Ölleitung versorgt und benötigt zusätzlich eine Luftleitung, z. B. für Sägen und Innenkühlung.
Solange verharzungsfreies Öl verwendet wird und das System in regelmäßiger Benutzung ist, besteht kein Wartungsbedarf.
Der Aufbau des Schmiersystems dauert nur wenige Minuten.
Der Laserfokus hat Einfluss auf die Linienbreite des Laserzielkreuzes. Eine Änderung des Wertes ermöglicht es, die Schärfe der Kreuzlinien einzustellen. Sollte die Entfernung des Laserventilmoduls zum Werkstück größer als 600 mm sein, wird die Anpassung des Laserfokus empfohlen.
Wir freuen uns auf Ihre Anfrage.
Von Kunden empfohlen
Punktgenaue Schmierung für optimale Ergebnisse und minimalen Verschleiß
Wir bei der Kajketsu GmbH sind Experten für knifflige Fragen und spezielle Herausforderungen verschiedener Branchen.
Klingt kompliziert? Nicht für uns! Als interdisziplinäres Ingenieurbüro kombinieren wir langjährige Erfahrung aus Handwerk
sowie der Mess- und Regelungstechnik mit konstruktivem Ingenieurswissen.
Kurz gesagt: Wir sind kreative Problemlöser mit einem Faible fürs Um-die-Ecke-Denken. So entstehen clevere Produkte
wie die NanoLubeControl oder komplett neue Ideen, z. B. für mobile Reinigungsanlagen.
Neugierig geworden? Schauen Sie sich unser gesamtes Portfolio auf www.kajketsu.de an.
Wir freuen uns darauf, Sie persönlich kennenzulernen!
Wir bei der Kajketsu GmbH sind Experten
für knifflige Fragen und spezielle Heraus-forderungen verschiedener Branchen. Klingt kompliziert? Nicht für uns! Als interdiszi-
plinäres Ingenieurbüro kombinieren
wir langjährige Erfahrung aus Handwerk
sowie der Mess- und Regelungstechnik
mit konstruktivem Ingenieurswissen.
Kurz gesagt: Wir sind kreative Problemlöser
mit einem Faible fürs Um-die-Ecke-Denken.
So entstehen clevere Produkte wie die NanoLubeControl oder komplett neue
Ideen, z. B. für mobile Reinigungsanlagen.
Neugierig geworden? Schauen Sie sich unser gesamtes Portfolio auf www.kajketsu.de an.
Wir freuen uns darauf, Sie persönlich kennenzulernen!
Industrie und Handwerk wären ohne Standards undenkbar. Doch mitunter reichen Standardlösungen nicht aus und ein einheitlicher Ansatz ist nicht immer effektiv. Dann gilt es, neue Lösungen in Form von Spezialanfertigungen zu entwickeln oder bestehende Produkte zu modifizieren. Genau da setzen wir an. Wenn Sie sagen,
dass eine Teilkomponente um eine wünschenswerte Zusatzfunktion erweitert werden soll, sagen wir: gute Idee – gehen wir es gemeinsam an!
Wie so etwas konkret aussehen kann, beschreiben wir Ihnen am besten anhand eines Kundenbeispiels. Die Ausgangslage war relativ simpel: Für eine Tankdichtig-keitsprüfung war eine Adaptierung des Tankdeckels für die Druck- und Temperaturmessung nötig. Dafür sollten wir den Originaltankdeckel mit einem Temperatur-
und Drucksensor ausstatten.
Wer dabei an einen Routinejob denkt, kennt die Details nicht. Denn zum einen bestand der Tankdeckel aus zwei ineinander verdrehbaren Teilen. Dadurch war gewährleistet, dass er sich druckfest verschließen ließ. Der eigentliche Clou war allerdings die Zeichnung. Die gab es nämlich nicht mehr. Das heißt: Wir mussten

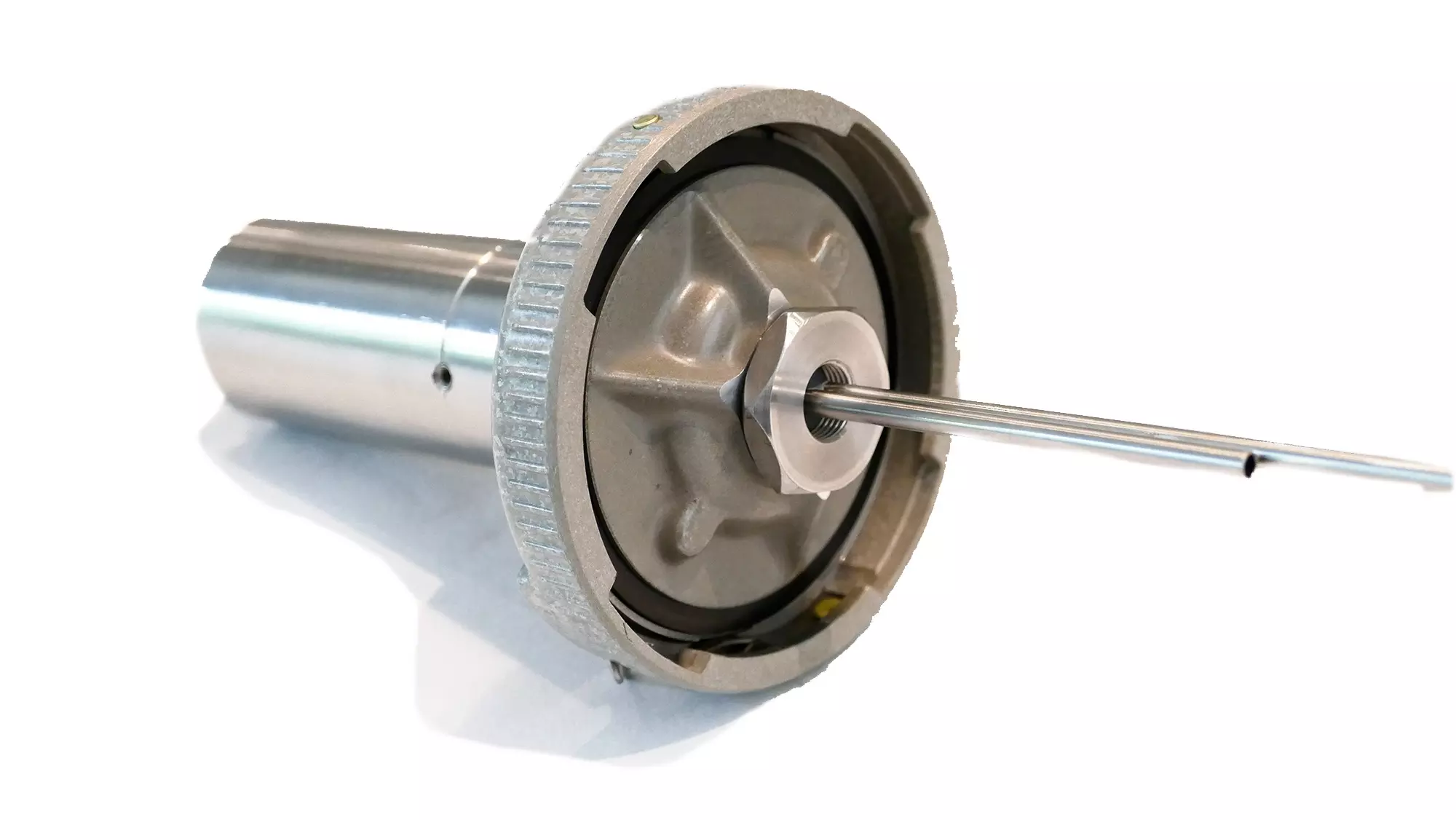

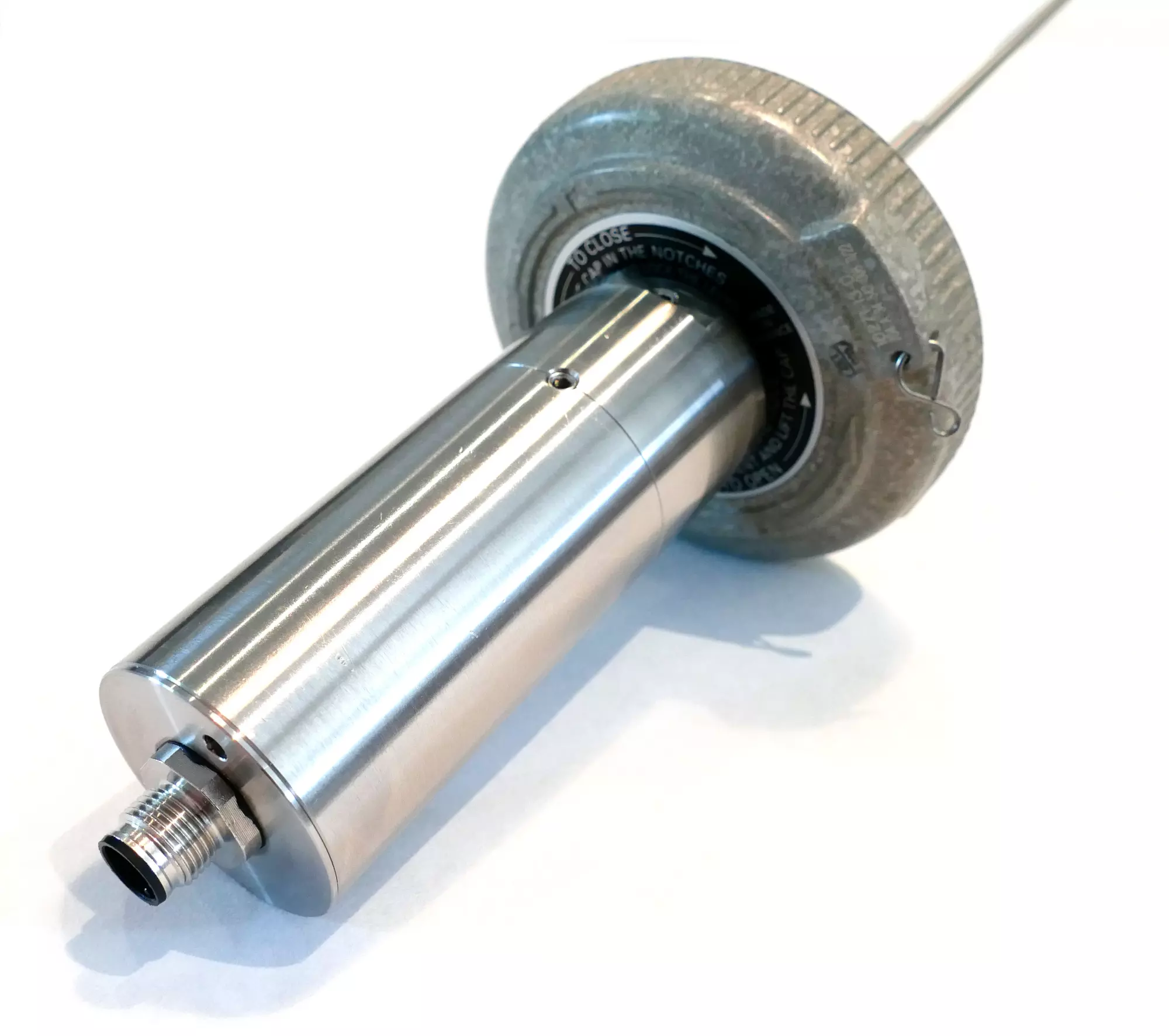

ihn zunächst schrittweise zerlegen. Anschließend bauten wir ihn so um, dass die ursprüngliche Funktion erhalten blieb, während wir den Tankdeckel gleichzeitig
um die o.g. Komponenten samt Sensorengehäuse erweitern mussten. In Summe also ein zwar kleines, aber umso diffizileres Projekt.
Aber genauso mögen wir es. Ein bisschen knobeln, ein bisschen neu denken und dann akribisch umsetzen.
Sie haben gerade an solch einer Herausforderung zu knabbern? Dann stecken wir am besten direkt die Köpfe zusammen und gehen es an!
Industrie und Handwerk wären ohne Standards undenkbar. Doch mitunter reichen Standard-
lösungen nicht aus und ein einheitlicher Ansatz ist nicht immer effektiv. Dann gilt es, neue Lösungen in Form von Spezialanfertigungen zu entwickeln oder bestehende Produkte zu modifizieren. Genau da setzen wir an. Wenn Sie sagen, dass eine Teilkomponente um eine wünschenswerte Zusatzfunktion erweitert werden soll, sagen wir: gute Idee – gehen wir es gemeinsam an!
Wie so etwas konkret aussehen kann, beschreiben wir Ihnen am besten anhand eines Kunden-
beispiels. Die Ausgangslage war relativ simpel:

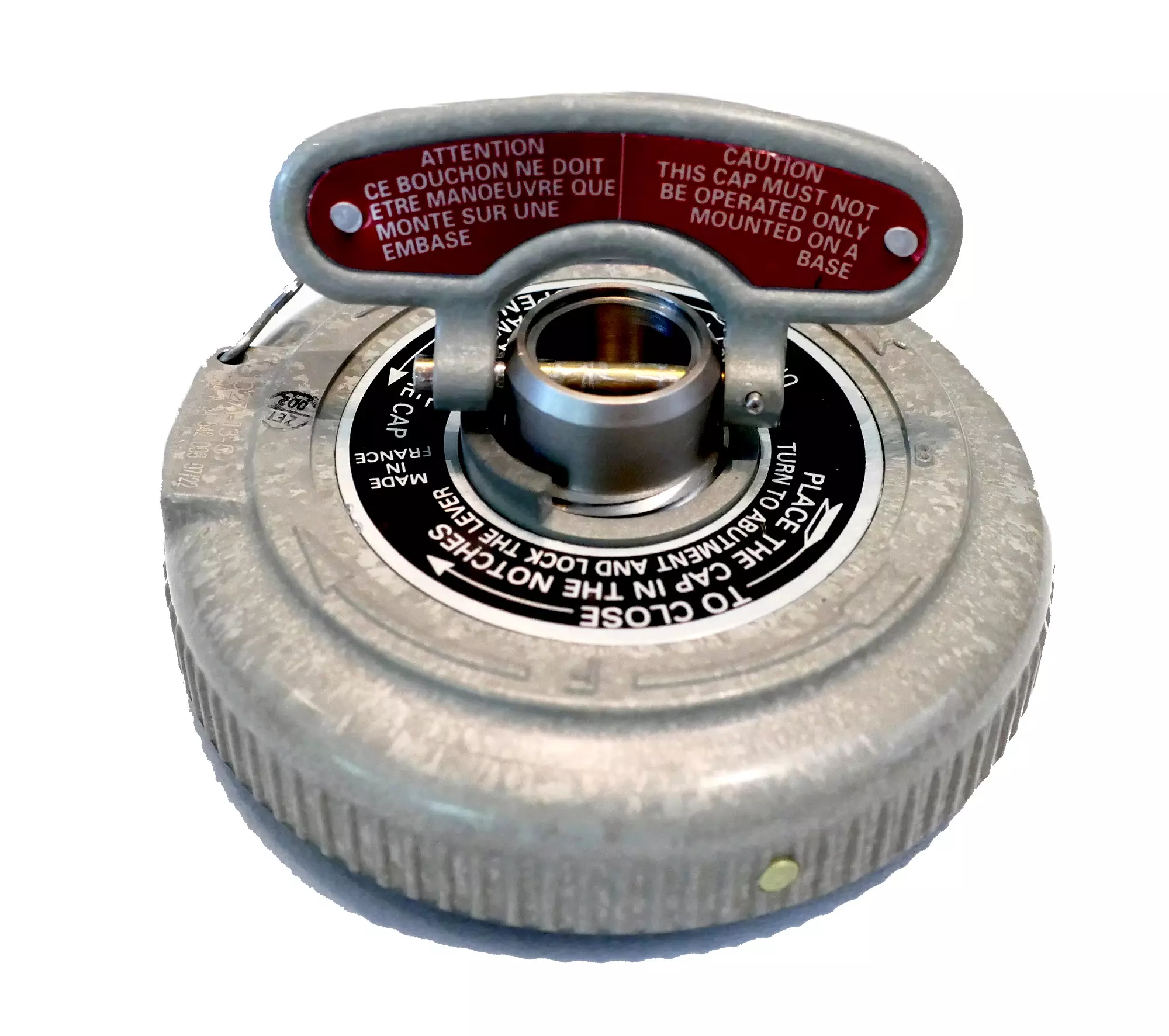

Für eine Tankdichtigkeitsprüfung war eine Adaptierung des Tankdeckels für die Druck- und Temperaturmessung nötig. Dafür sollten wir den Originaltankdeckel mit einem Temperatur- und Drucksensor ausstatten.
Wer dabei an einen Routinejob denkt, kennt die Details nicht. Denn zum einen bestand der Tankdeckel aus zwei ineinander verdrehbaren Teilen. Dadurch war gewährleistet, dass er sich druckfest verschließen ließ. Der eigentliche Clou war allerdings die Zeichnung. Die gab es nämlich nicht mehr. Das heißt: Wir mussten ihn zunächst schrittweise zerlegen. Anschließend bauten wir ihn so um, dass die ursprüngliche Funktion erhalten blieb, während wir den Tankdeckel gleichzeitig um die o.g. Komponenten samt Sensorengehäuse erweitern mussten. In Summe also ein zwar kleines, aber umso diffizileres Projekt.
Aber genauso mögen wir es. Ein bisschen knobeln, ein bisschen neu denken und dann akribisch umsetzen. Sie haben gerade an solch einer Herausforderung zu knabbern? Dann stecken wir am besten direkt die Köpfe zusammen und gehen es an!
Wir erinnern uns noch gut an einen unserer ersten Kunden: Unternehmer mit hochspezialisiertem Handwerksbetrieb. Smarter Typ mit super Ideen und reichlich Innovationsdrang. Hatte bei einem großen Hersteller neue Fahrzeuge mit maßgeschneiderter Anlageneinrichtung bestellt. Die Einrichtung sollte seinen Mitarbeitenden das Arbeiten erleichtern, um das bestmögliche Ergebnis für die Kunden zu erzielen. Doch als die Fahrzeuge kamen, war die Ernüchterung groß. Sie waren nicht spezifisch genug ausgestattet. Mehr Konfektionsware als customized. Statt weniger Arbeit hatte er nun mehr. So kamen wir ins Gespräch und begannen gemeinsam die Ausstattung der Fahrzeuge neu zu denken und zu konstruieren. Schon bald stand das erste Modell und kurz darauf realisierten wir die neue Ausstattung.
Der Kunde selbst ist kein Mann vieler Worte, daher war sein „Genauso habe ich mir das vorgestellt!“ das höchste Lob. Zwar können wir Ihnen nicht garantieren, dass wir bei jedem gemeinsamen Projekt Ihren Umsatz steigern. Ganz sicher aber, dass Sie ein auf Ihre Anforderungen zugeschnittenes Ergebnis erhalten.
Wir erinnern uns noch gut an einen unserer ersten Kunden: Unternehmer mit hochspezialisiertem Handwerksbetrieb. Smarter Typ mit super Ideen und reichlich Innovationsdrang. Hatte bei einem großen Hersteller neue Fahrzeuge mit maßge-schneiderter Anlageneinrichtung bestellt. Die Einrichtung sollte seinen Mitarbeitenden das Arbeiten erleichtern, um das bestmögliche Ergebnis für die Kunden zu erzielen. Doch als die Fahrzeuge kamen, war die Ernüchterung groß. Sie waren nicht spezifisch genug ausgestattet. Mehr Konfektionsware als customized. Statt weniger Arbeit hatte er nun mehr. So kamen wir ins Gespräch und begannen gemeinsam die Aus-
stattung der Fahrzeuge neu zu denken und zu konstruieren. Schon bald stand das erste Modell und kurz darauf realisierten wir die neue Ausstattung. Der Kunde selbst ist kein Mann vieler Worte, daher war sein „Genauso habe ich mir das vorgestellt!“ das höchste Lob. Zwar können wir Ihnen nicht garantieren, dass wir bei jedem gemeinsamen Projekt Ihren Umsatz steigern. Ganz sicher aber, dass Sie ein auf Ihre Anforderungen zugeschnittenes Ergebnis erhalten.
Gute Gründe, sich von uns eine Innenausstattung für Ihren Fuhrpark, Ihren Firmenwagen maßschneidern zu lassen. Individuell für Ihren Betrieb und somit effizienter und nachhaltiger: Von rutschhemmenden Oberflächen, Energie-und/oder Druckversorgung, Tanks, Leitungen, Filtersysteme, Maschinen und Geräte, die mit einem Handgriff entnommen und für den Transport wieder gesichert werden müssen, Regalsysteme für genau diese Komponenten, oder auch nötige fest verbauten Anlagen bis zur Be- und Entlüftung. Damit decken wir das vielzitierte „Was nicht passt, wird passend gemacht“ ab (allerdings in der seriösen und nachhaltigen Variante).
Aber was ist, wenn es das, was Sie benötigen, gar nicht gibt? Dann entwickeln wir es. Gemeinsam. Mit Ihnen.
Gute Gründe, sich von uns eine Innenausstattung für Ihren Fuhrpark, Ihren Firmenwagen maßschneidern zu lassen. Individuell für Ihren Betrieb und somit effizienter und nachhaltiger: Von rutschhemmenden Oberflächen, Energie-und/oder Druckversorgung, Tanks, Leitungen, Filtersysteme, Maschinen und Geräte, die mit einem Handgriff entnommen und für den Transport wieder gesichert werden müssen, Regalsysteme für genau diese Komponenten, oder auch nötige fest verbauten Anlagen bis zur Be- und Entlüftung. Damit decken wir das vielzitierte „Was nicht passt, wird passend gemacht“ ab (allerdings in der seriösen und nachhaltigen Variante).
Aber was ist, wenn es das, was Sie benötigen, gar nicht gibt? Dann entwickeln wir es. Gemeinsam. Mit Ihnen.
